IP 헤더(header) 분석

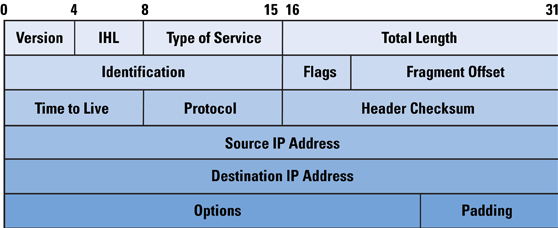

IP 헤더

IP 패킷의 앞부분에서 주소 등 각종 제어정보를 담고 있는 부분

IPv4 헤더 사이즈는 옵션 미지정시 20 바이트

- 최소 20 바이트 이상

- IPv6의 경우에는 40 바이트가 최소

구성	크기(byte)	설명
version	1	버전 4 (IPv4) 사용
header length		헤더의 길이로 최소 20 byte ~ 60 byte (옵션이 포함된 경우)
type of service	1	요구되는 서비스의 품질
total length	2	ip packet의 전체 크기
identification	2	분할된 패킷을 식별하게 해줌
flag & fragment offset	2	분열의 특성을 나타내는 플래그 - ip 단에서 분할되는 과정..MTU에 맞춰서 1500보다 크면 분할 ex) 2000byte의 크기면 1500, 500 의 2개의 ip패킷으로 분할하여 전송 ① MF : 분할된 패킷이 더 있음 ② DF : 분할 금지 * offset : 패킷의 시작되는 부분 * MTU(Maximum Fransfer unit) : 최대 1500byte
ttl	1	패킷의 수명 - 라우터를 지날때마다 감소 - 목적지까지 도달하지 못할 때를 대비
protocol type	1	프로토콜 종류 - tcp, udp, icmp, ... 각각 6번, 17번, 1번
chksum	2	헤더에 대한 오류검출
source ip address	4	출발지 IP 주소
destination ip address	4	도착지 IP 주소
options	가변	IP 헤더 옵션
padding	가변	필요한 경우에만 사용
